目前GPZ(Ⅱ)盆式橡胶支座已经越来越多的应用于各类桥梁工程上，支座安装质量的优劣关系到支座乃至桥梁结构的使用寿命，一旦支座发生破坏，更换困难，且费用极高。在此以GPZ(Ⅱ)盆式橡胶支座的工作原理、位移体系为基础，对其施工安装方法和质量控制进行论述，以期使工程技术人员对GPZ(Ⅱ)盆式橡胶支座安装施工有一个系统的了解，进而掌握GPZ(Ⅱ)盆式橡胶支座安装质量控制的系统方法。

   1、GPZ(Ⅱ)盆式橡胶支座简介

    GPZ(Ⅱ)盆式橡胶支座主要用于桥梁结构，具有承载力高、位移量大、安装简便、耐久性好等特点，广泛应用于各类桥梁工程中。

    GPZ(Ⅱ)盆式橡胶支座工作原理:利用被封闭在钢制盆腔里的橡胶块在三项受力状态下具有流体的体积不可压缩性的特点，将桥梁上部结构的荷载可靠的传递到墩台上，并实现桥梁梁端的转动;同时依靠聚四氟乙烯板与不锈钢板之问的白由滑移，来适应桥梁上部结构由于气温变化、混凝土徐变收缩等因素引起的水平位移，从而保证桥梁的使用安全。

   1. 1GPZ(Ⅱ)盆式橡胶支座分类及结构形式

    GPZ(Ⅱ)盆式橡胶支座结构形式均分为单向滑动、双向滑动、固定三种。

   1. 1. 1固定支座

    固定支座不能发生水平位移，仅能产生竖向转角位移。

   1. 1. 2单向滑动支座

    单向滑动支座在水平面内只能沿一个方向发生水平位移，同时也能发生竖向转角位移。

   1. 1. 3双向滑动支座

    双向滑动支座在水平面内可以沿纵、横两个方向进行滑动，且在其中一个方向(一般沿桥梁纵向)滑移量较大，即主滑动方向，同时也能发生竖向转角位移。

   1. 2GPZ(Ⅱ)盆式橡胶支座表示方法

    单个GPZ(Ⅱ)盆式橡胶支座的表示方法中包含了支座种类、规格、承载力、最大位移量等信息，以公路桥梁GPZ(Ⅱ)盆式橡胶支座为例(如图1):

   2、GPZ(Ⅱ)盆式橡胶支座施工安装方法

   2. 2. 1安装程序

    测量放线一施工准备一支座安装就位一螺栓锚固

   2. 2. 2施工安装方法

      (1)测量放线

    用全站仪精确放出支座中心线，并放出护桩，准确弹出支座中心十字线，十字线长度要大于支座长宽。将支座下钢板分中并做好标记。

     （2）施工准备

    A:核对支座型号:根据厂家提供的支座参数、设计图纸给定的支座规格、结构形式进行核对。不能够只通过查验支座铭牌核对，要用钢尺测量支座上下钢板尺寸、支座总高来确定支座规格型号，对照设计和厂家提供的参数来确定结构形式(固定、单向或双向)。支座型号核对无误后在其上标记好安装墩位和安装方向备用。

    B:墩顶找平和凿毛

    GPZ(Ⅱ)盆式橡胶支座安装必须保证水平，因此墩顶必须进行找平，找平可用高强度水泥砂浆(砂浆强度不低于垫石混凝土强度)或环氧树脂砂浆。

    为保证找平层与墩顶连接良好，找平前需将墩顶凿毛清除表层浮浆和杂物，然要铺设找平砂浆层，砂浆顶面用水平尺控制水平程度，厚度不宜超过2cm，也不宜低于lcm。

    C:地脚螺栓孔清理和整修

    GPZ(Ⅱ)盆式橡胶支座一般采用地脚螺栓与墩顶锚固，螺栓孔一般在墩身混凝土浇注时进行预留。安装支座前要核对锚栓孔位置、深度是否满足要求，孔内是否有积水或杂物，不满足要求时要进行整修和清理。

     (3)GPZ(Ⅱ)盆式橡胶支座安装就位

    在墩顶四周搭设临时支架，用手拉葫芦提升支座就位。支座提升一定高度后，将地脚螺栓与支座下钢板连接紧固。就位时使地脚螺栓各白对准预留孔。支座就位前使找平砂浆处于塑性状态，就位后用水平尺检查顶面水平程度，有偏差时通过皮锤敲击支座顶面压缩找平砂浆层进行调整。就位后检查墩顶十字线与支座下钢板分中标记是否重合，不重合时进行调整以保证支座轴线准确。

     (4)螺栓锚固

    支座安装就位、轴线、水平程度检查合格后锚固地脚螺栓。地脚螺栓锚固可采用水泥砂浆、环氧树脂砂浆。

    水泥砂浆强度不低于墩顶混凝土强度，其和易性、流动性必须经试验后确定，可加入一定量的膨胀剂，以保证灌孔密实度和减小收缩。

    环氧树脂砂浆拌制前配合比要经过试验确定，各种材料要精确称量，同时保证孔内干燥、水泥和砂的干燥。拌制的速度与使用的速度要相适应，避免一次拌制过多。

   3、支座安装质量检验

   3. 1进场质量检验

   3.1.1外观质量

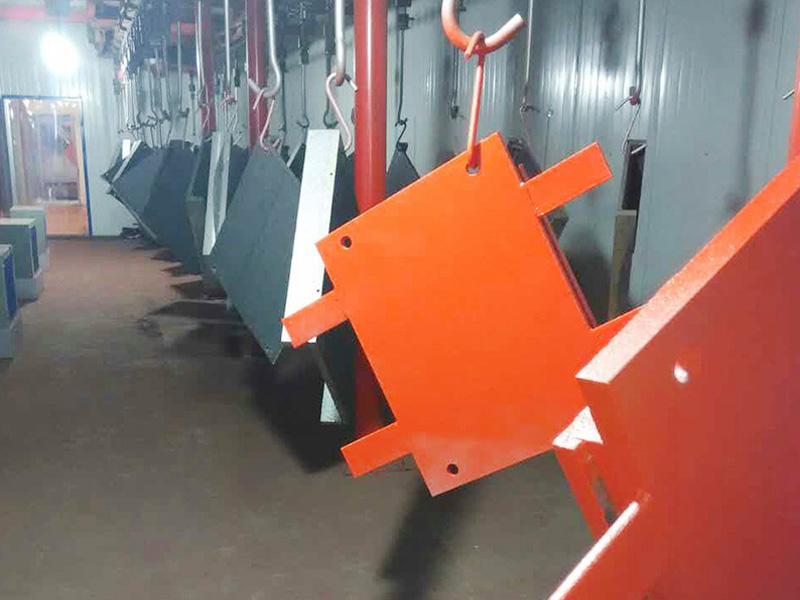

   外观质量主要检查支座防锈涂装是否完整无脱落，钢板表面有无沙眼、坑槽、损伤等对支座聚四氟乙烯板顶部的硅脂涂抹质量有怀疑时可以拆开检查。

   3. 1. 2规格型号

   对照设计图纸、订货单检查进场支座的规格型号。

   3. 1. 3出场质量文件检查

   检查出厂前用材(钢板、聚四氟乙烯板、橡胶、黄铜等材料)质量检验报告，出厂合格证等。

   3. 1. 4承载力检测

    进场支座抽样送检，委托有资质单位进行承载力检测。

   3.2安装质量检验

    安装质量检验项目包括支座规格型号、滑动方向、轴线偏位、四角高差、顶面高程等项目。各检测项目偏差值相关规范均有要求，此处不再叙述。

   4支座安装质量控制重点

   4. 1GPZ(Ⅱ)盆式橡胶支座规格、型号的核对

    安装前核对支座规格、型号尤为重要，规格型号错误可能导致严重后果:（1）承载力大的支座错安成承载力小的支座，可能导致支座破坏;（2）单向支座错安成双向支座可能导致整个滑动体系不稳定;（3）双向支座错安成单向支座导致位移体系受限制;（4）单向支座方向错误导致位移体系受限制;双向支座方向错误可能导致一个方向位移量不足。

    以上无论哪种错误均可能导致支座破坏或使用寿命降低，因此必须仔细按照设计要求核对支座型号，确认无误后安装。

   4. 2GPZ(Ⅱ)盆式橡胶支座轴线偏差和安装方向要严格控制

   4. 2. 1固定支座

    固定支座无水平位移，是对称结构，其轴线少许偏移或扭转对支座功能基本无影响，但偏移量不能过大。

   4. 2. 1单向支座

    单向支座允许一个方向产生水平位移，另一个方向仅容许极微量的位移和水平扭转，因此单向支座的轴线偏差和安装方向必须严格控制:支座滑移方向与设计给定方向必须平行，且偏移量要满足偏移规定;支座轴线不得扭转;支座滑移方向必须与设计一致，否则将导致该支座处梁体不能发生位移，极有可能造成支座和梁体破坏。施工中最易安装错误的就是图2中AB车由上的单向支座，该支座滑移方向为横桥向，安装时极易安装成纵桥向。

   4. 2. 1双向GPZ(Ⅱ)盆式橡胶支座

    双向支座允许两个方向产生水平位移，但主滑动方向位移量比另一个方向要大很多，由于双向支座上钢板与聚四氟乙烯板相对可以发生任意方向的滑动，故一般情况下双向支座轴线少量偏位和扭转对结构无影响。一般情况下主滑动方向沿桥梁纵向设置，以满足纵向较大的位移量要求，方向安装错误可能导致一个方向位移量不足。

   4.3安装过程中注意事项

   4. 3. 1一般事项

    安装过程中一般不要将连接支座上下钢板的螺栓拆除，尽量整体安装。以免上下钢板分离后不锈钢板及聚四氟乙烯板外露受到污染和损坏。由于场地条件限制等原因不得不拆开安装时，上下钢板分离后一定要保护好上钢板的不锈钢板滑动面、聚四氟乙烯板顶面，不得污染、划伤和损坏。聚四氟乙烯板顶面硅脂不足时，应再次涂抹，不得用黄油等一般润滑剂代替。

    单向支座上下拆开后安装时，一定要注意上钢板(顶板)与中问钢板侧面之问有不锈钢钢条，起减小二者之问摩阻的作用，拆后安装时切忌不能旋转90度，否则严重影响滑移性能。

   4. 3. 2地脚螺栓锚固、墩顶找平材料的选用

    目前常用的锚固材料有水泥砂浆、环氧树脂砂浆以及近儿年兴起的专用灌浆材料。分别对优缺点进行简要叙述。

    （1）水泥砂浆:取材方便，拌制容易，技术成熟，性能稳定。由于支座地脚螺栓锚固和墩顶找平所用砂浆强度较高(至少C30，一般不低于墩顶混凝土强度)，故需先确定配合比，在拌合时严格称量，选用水泥品种不宜低于42.5，砂宜采用洁净的中砂，且找平层用砂需要过筛。水泥砂浆费用最低。

    （2）环氧树脂砂浆:粘结力强、强度形成快，但对孔洞及施工条件要求很高，且配制相对复杂、成本很高。配制前需要确定严格的配比，一般按照厂家提供的质量比配制。灌孔或找平时要求孔壁干燥，这一点在南方或雨季较难达到。环氧树脂砂浆反应速度较快，白配制到使用问隔时问不宜长，最好由专门人员进行配制和使用。

    （3）新型灌浆材料:拌合容易、流动性好、内含颗粒较小的骨料、强度高，但需要在使用过程中进行验证，同时此种材料费用较水泥砂浆高不少。使用此种材料时，目前主流的方法是墩顶不进行找平，而是将支座垫高，支座与墩顶(或垫石)之问预留一定量的高度，然后在支座四周立模，灌浆材料调好后将地脚螺栓孔与支座和墩顶问的空隙同时灌浆密实此种施工方法有儿点需要进行验证:A、灌浆材料凝固后的最终强度;B,墩顶与支座之问的空隙是否灌注密实，尤其是对于高承载力支座平面尺寸较大，中心位置密实程度、灌浆材料流动后骨料分布均匀程度等必须经实际检验确定。

   5、结束语

    随着桥梁设计、施工技术的不断进步，桥梁荷载、使用年限不断增加，使得GPZ(Ⅱ)盆式橡胶支座越来越多的使用。GPZ(Ⅱ)盆式橡胶支座安装的正误、精度直接关系到其使用年限，支座一旦出现问题，更换和维修非常困难，且费用相当巨大。在掌握GPZ(Ⅱ)盆式橡胶支座工作原理和基本位移体系的基础上进行盆式支座的安装和质量控制，是保证安装质量的有效措施，为桥梁体系安全、可靠的工作意义重大。
