国标GBZY板式橡胶支座生产 GPZ(2009)盆式橡胶支座

2020-07-29 10:363640已售
价格:¥30.00/块
品牌:双林橡胶
规格:GBZY板式橡胶支座
材质:天然橡胶
生产厂家:衡水双林橡胶制品有限公司
起订:1块
供应:999999块
发货:1天内
立即购买
国标GBZY板式橡胶支座生产 GPZ(2009)盆式橡胶支座
GBZY板式橡胶支座的优点
1、构造简单,易于制造,价格低廉。
2、建筑高度低,安装方便。
3、适用范围广,能适应宽桥、曲线桥、斜梁桥及各种立交桥等上部构造各向变形的需要。
4、支座磨耗小,且能分布水平力、吸收部分振动.使墩台受力缓和、纵向受弯较小。
5、养护工作量小,且移动更换方便(只用千斤顶将梁稍许顶升,去除弹性压缩后即可更换)。
6、使用年限较长(约30一50年)
国标GBZY板式橡胶支座生产 GPZ(2009)盆式橡胶支座
GBZY板式橡胶支座的工作原理及优点

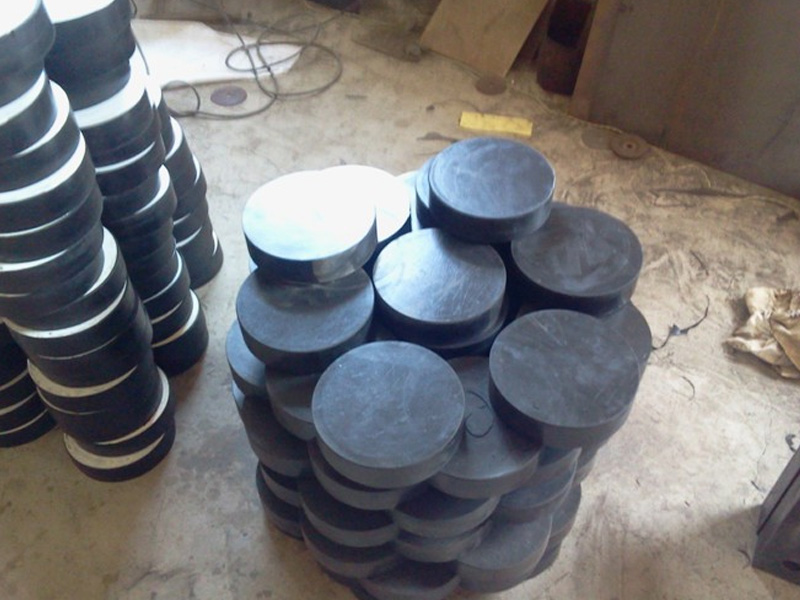

GBZY板式橡胶支座由多层橡胶片与钢板硫化、粘合而成的橡胶支座。
有足够的竖向刚度,满足垂直载荷,同时具有良好的弹性以适应梁端的转动。
GBZY板式橡胶支座具有较大的剪切变形以满足上部构造的水平位移;并且具有良好的防震作用,可减轻动载对上部构造与墩台设计击作用
国标GBZY板式橡胶支座生产 GPZ(2009)盆式橡胶支座
GPZ(2009)盆式橡胶支座性能与特点

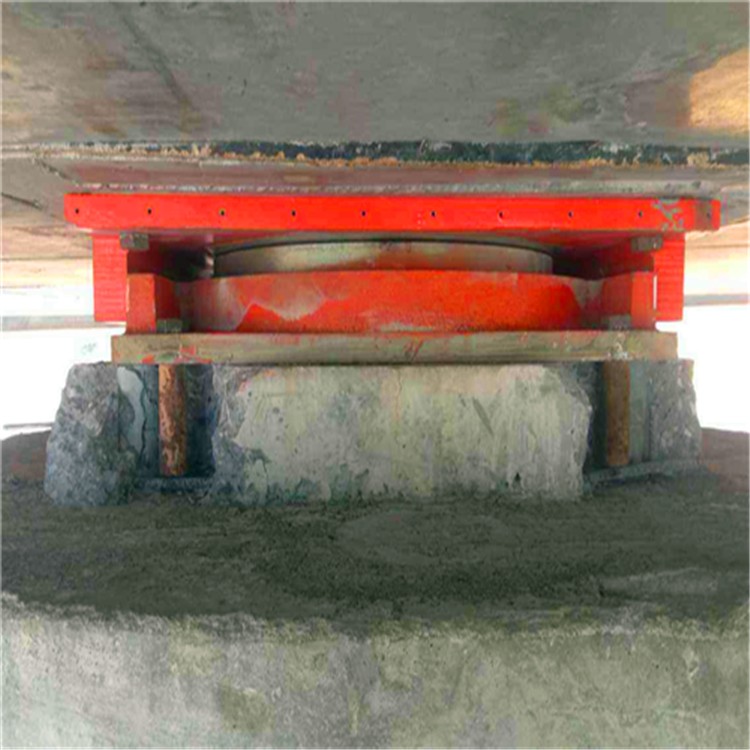

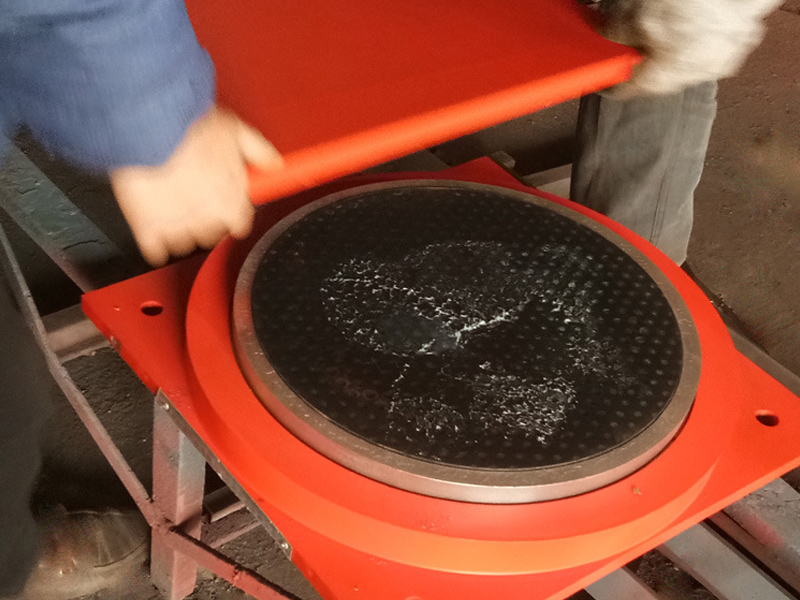

GPZ(2009)型盆式橡胶支座是钢构件与橡胶组合而成的新型桥梁支座,它具有承载能力大、水平位移量大、转动灵活等特点,与同类的其它型号盆式支座和铸钢辊轴支座相比,具有重量轻,结构紧凑,构造简单,建筑高度低,加工制造方便,节省钢材,降低造价等优点,是适宜于大跨径桥梁使用的较理想的支座。本系列支座目前承载力为31个级别,承载力0.4MN-60MN,能满足国内大型桥梁建造的需要。
GPZ(2009)型盆式橡胶支座是根据JT391-2009标准设计而成,其支座基本与GPZ(Ⅱ)型盆式橡胶支座相仿。
国标GBZY板式橡胶支座生产 GPZ(2009)盆式橡胶支座
GPZ(2009)盆式橡胶支座主要技术指标
1.竖向承载力
GPZ(2009)型盆式橡胶支座竖向承载力(即支座反力,单位MN)分33级,即0.4、0.5、0.6、0.8、1、1.5、2、2.5、 3、3.5、4、5、6、7、8、 9、10、 12.5、 15、17.5、20、22.5、25、 27.5、30、 32.5、35、37.5、40、45、50、55 和60。
在竖向设计荷载作用下,支座压缩变形值不大于支座总高度的2%,盆环上口径向变形不大于盆环外径的0.5%,支座残余变形不超过总变形量的5%。
2.水平承载力
本标准系列中,固定支座在各方向和单向活动支座非滑移方向的水平承载力均不小于支座竖向承载力的10%。减震型支座水平承载力不小于支座竖向承载力的20%。
国标GBZY板式橡胶支座生产 GPZ(2009)盆式橡胶支座
3.转角
支座转动角度不小于0.02rad。
4. 摩阻系数
加5201硅脂润滑后,常温型活动支座设计摩阻系数最小取0.03。
加5201硅脂润滑后,耐寒型活动支座设计摩阻系数最小取0.06。

厂家24小时咨询热线:18231877770(微信), 联系人:王经理,办公室电话:0318-5239850,公司网址:http://www.hszhengda.com
