品牌:风凌海
直径:G100
长度:800
填充物:环氧树脂
起订:3个
供应:999个
发货:3天内
公司简介：
河南风凌海电气设备有限公司专业从事防雷接地设备开发研制，在地铁站、变电站综合接地项目上经验丰富；地铁站铜排焊接铜管焊接放热焊接模具焊药焊粉技术先进价格实惠，变电站铜排铜线接地极接地棒焊接经验丰富；根据地铁站防雷接地实际需求，开发研制的成套接地引出装置质量可靠性价比高，价格优势较大，产品安装方便快捷；定制加工周期短；在北京地铁站、武汉地铁站、郑州地铁站、青岛地铁站、西安地铁站、南宁地铁站、沈阳地铁站、南京地铁站等综合接地中广泛应用。欢迎各单位来电定制。
产品介绍
在地铁及建筑接地系统中，由于故障电流（杂散电流）的防护要求，接地网位于其结构底板下面，因此地铁站台的电气设备接地时，必须通过接地引下线与接地网连接。以往通常是直接从结构底板中引出接地引下线或通过PVC管引出接地引下线，采用这种方式，容易出现达不到故障电流（杂散电流）的防护要求，地下水容易从接地引出线处渗出，达不到地铁接地设计要求。
接地引出装置是由保护管、止水环、接地引出线、绝缘填充环氧树脂材料等几部分构成。保护管选用G100钢管或不锈钢材料，接地引出线采用T2铜排，保护管中空部分填充绝缘材料，具有结构合理、工艺先进、材料选择科学、质量稳定可靠、施工安装方便等优点。可以实现电力设备接地、信号设备接地、防雷接地与综合接地网相连接时，能有效防止地下水渗出，达到故障电流（杂散电流）的防护要求。
钢管规格G100壁厚4mm、止水环φ310mm/292mm厚度10mm、填充材料环氧树脂防水绝缘；欢迎来电咨询定制，价格优惠；
钢管材质型号规格：
FLH-G100-800型 φ114*800 FLH-G100-1000型 φ114*1000
FLH-G100-1100型 φ114*1200 FLH-G100-1200型 φ114*1400
FLH-G100-1500型 φ114*1500 FLH-G100-1600型 φ114*1600
FLH-G100-1800型 φ114*1800 FLH-G100-2000型 φ114*2000
不锈钢材质型号规格：
FLH- 800型 Ø108× 800 mm FLH- 1400型 Ø108× 1400 mm
FLH- 1000型 Ø108× 1000 mm FLH- 1500型 Ø108× 1500 mm
FLH- 1100型 Ø108× 1100 mm FLH- 1600型 Ø108× 1600 mm
FLH- 1200型 Ø108× 1200 mm FLH- 1800型 Ø108× 1800 mm
FLH- 1300型 Ø108× 1300 mm FLH- 2000型 Ø108× 2000 mm
施工事项：
1．接地引出装置保护管外表面涂防锈漆（环氧煤焦油厚浆型防锈漆）；
2．接地引出装置保护管高出土建结构面100mm，接地引出线的预留长度高出保护管口不小于400mm；
3．接地引出装置保护管在结构底板钢筋网孔中心穿过（保护管不与结构钢筋接触），接地引出线与保护管间的空间用绝缘填充材料填充，保证接地引出线与结构钢筋间的绝缘；
4．接地引出线引出点（引出车站结构底板）的位置，应位于站台板下夹层内电缆井附近或站台层强/弱电设备用房下电缆夹层内，避开轨底风道、结构墙及轨道等，引出点的位置需经相关专业确认；
5．在施工过程中要加强对接地引出装置的保护，防止发生机械损伤和化学腐蚀；
6．接地引出线与接地网的连接采用放热熔接（放热焊接）方式。
河南风凌海电气设备有限公司
0371-69978838 15516937378

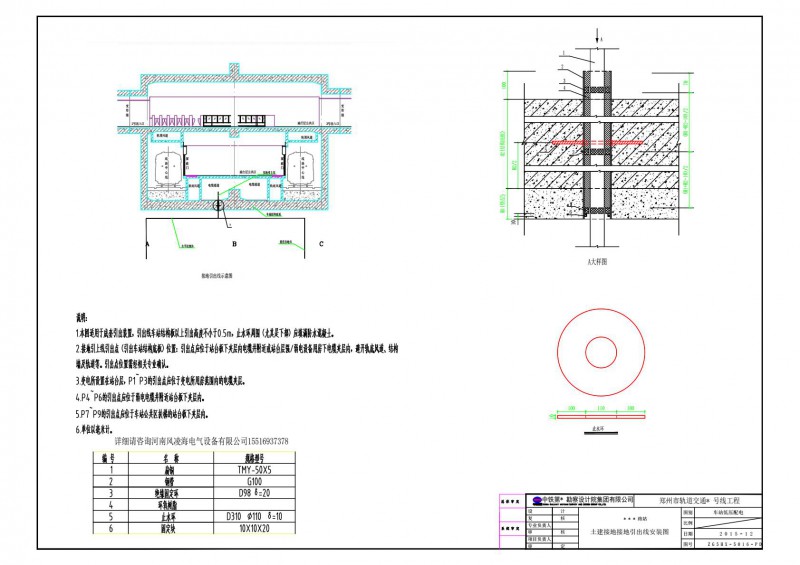

设计图纸：
